Automatické převodovky na motocyklech
I když se automatická převodovka tváří jako poměrně moderní vynález, má za sebou už více jak sto let vývoje. Její počátky se datují k roku 1904 a v průběhu 2. světové války výhody automatických převodovek využívala americká armáda. Po jejím konci nastal obrovský boom v šíření „automatů“ do celého světa. V dnešní době se objevují poloautomatické a automatické převodovky už i na motocyklech.

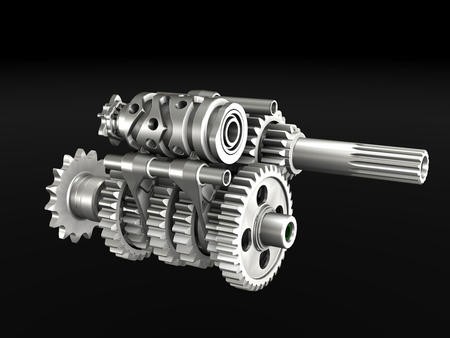

Účel převodovky
Takže převodovka má za účel:
- Násobit točivý moment motoru
- Umožnit řazení rychlostních stupňů a tím udržovat motor v příznivých otáčkách
- Umožnit běh na prázdno (neutrál)
- Ve výjimečných případech umožnit zařazení zpátečky

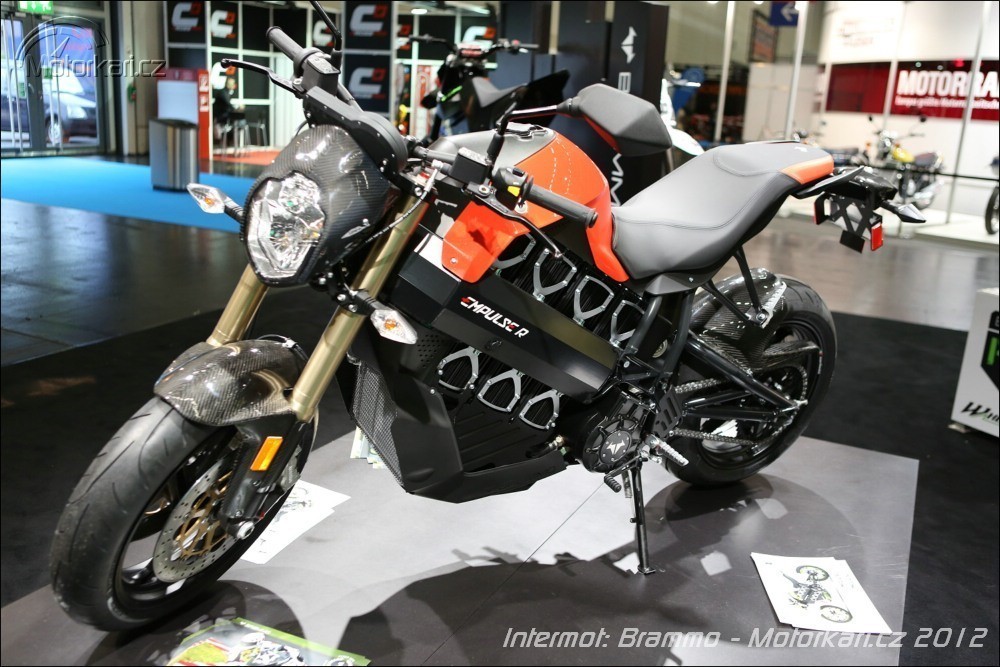

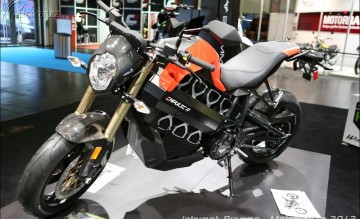

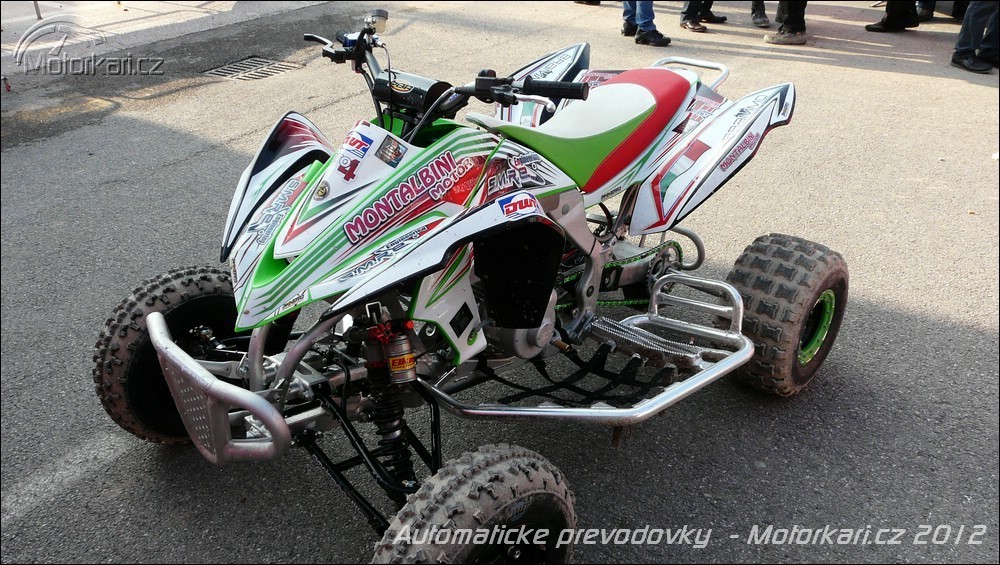

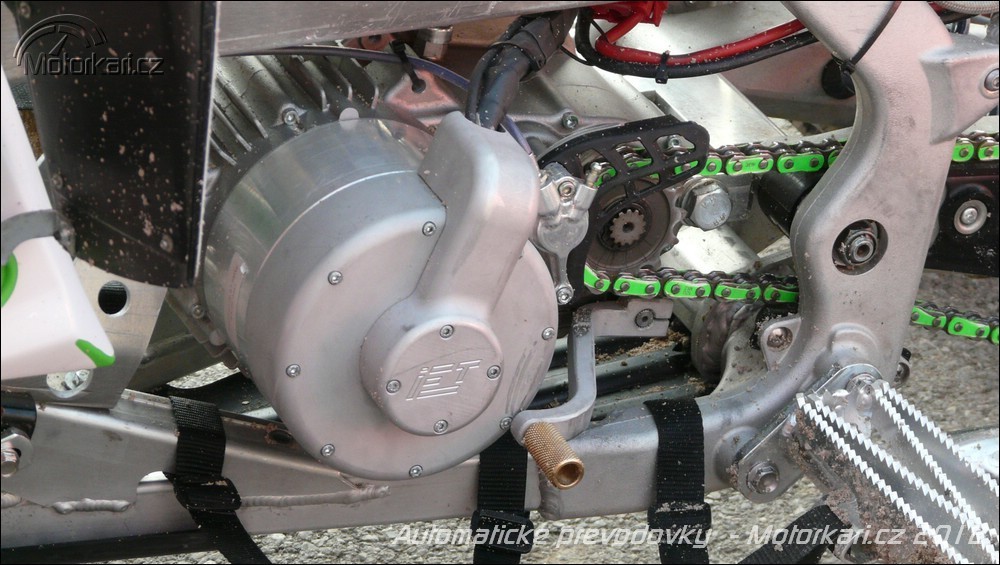

Převodovka, ne jen pro spalovací motory

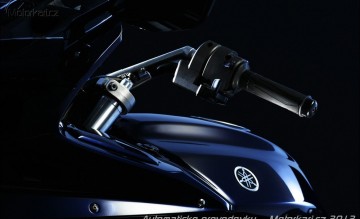

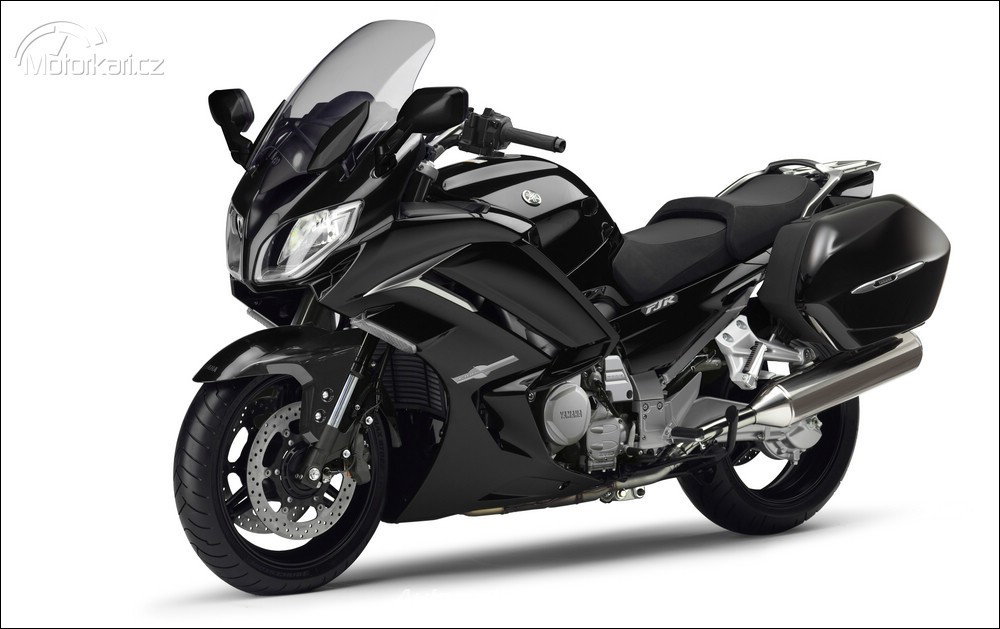

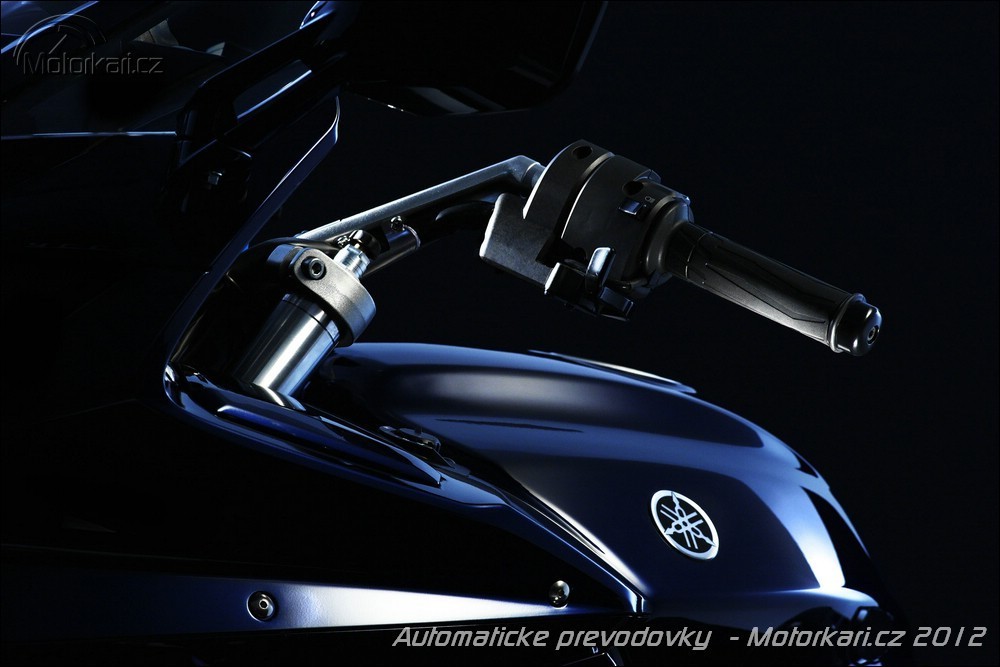

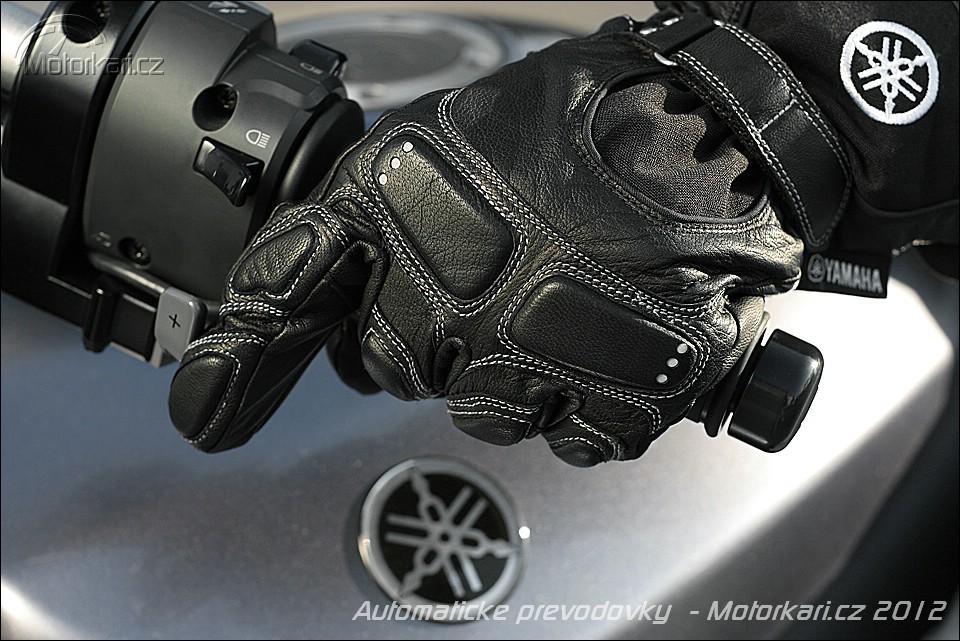

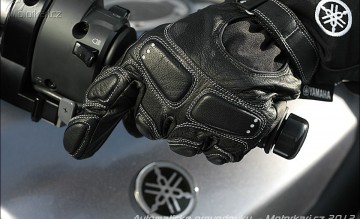

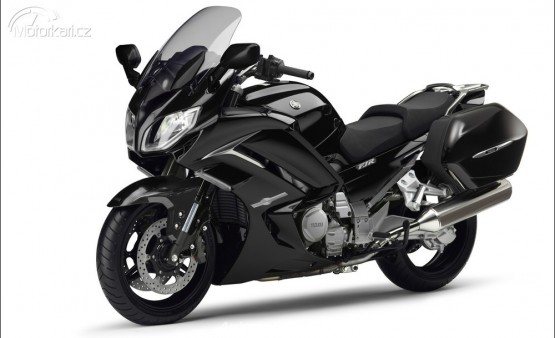

Yamaha YCC-S (Yamaha Chip Controlled-Shift)

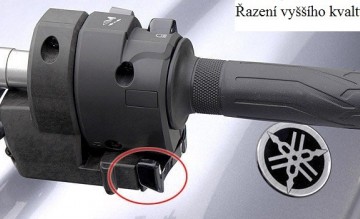

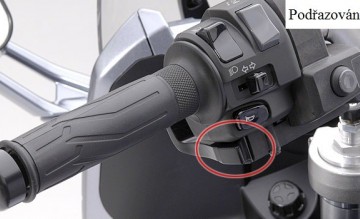

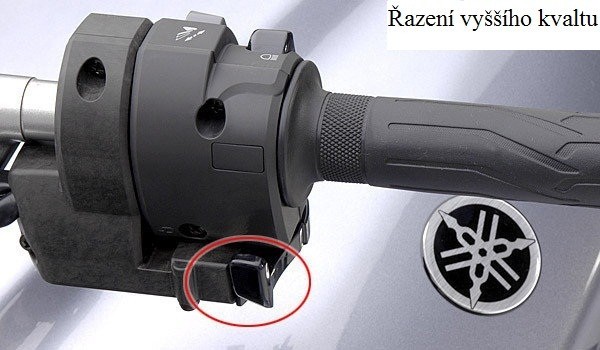

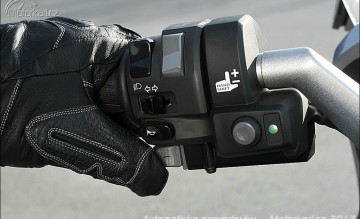

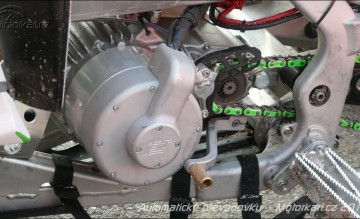

Řazení nohou nemá žádnou mechanickou vazbu na převodovku. Je zde snímán pohyb řadicí páky, která klade odpor a vrací se do výchozí pozice jako u klasického řazení. O řazení se zde stará elektromagnet, který přes řadicí tyč a řadicí mechanismus otáčí řadicí kulisou. Řadicí tyč je vybavena tlumičem, aby řazení bylo hladší a nedošlo k poškození řadicího mechanismu. Řídící jednotka snímá jaký je zařazený rychlostní stupeň, otáčky motoru, rychlost motocyklu, polohu škrticí klapky. Na základě těchto informací vypíná spojku a při přeřazení na vyšší stupeň dokonce upravuje zapalování, aby přeřazení bylo co nejhladší. V zájmu ochrany motocyklu vám řídicí jednotka nepodřadí, pokud by to znamenalo přetočení motoru.
Také nelze řadit vyšší rychlostní stupeň, pokud jsou otáčky na tolik nízké, že by při přeřazení klesly pod otáčky volnoběhu. Tento systém má jednu pěknou funkci, a to že můžeme motocykl vypnout se zařazenou rychlostí. To je dobré při parkování v kopci. A co když potřebujete motorku přetlačit? Stačí otočit klíčem do polohy ON, vypínač zapalováni dáme také do polohy ON, zmáčkneme páčku přední brzdy a spojka se automaticky rozepne. Pro rok 2013 je tento systém doplněn o novou funkci Stop mode, která po zastavení na křižovatce sama zařadí jedničku, a usnadní práci při popojíždění městem.

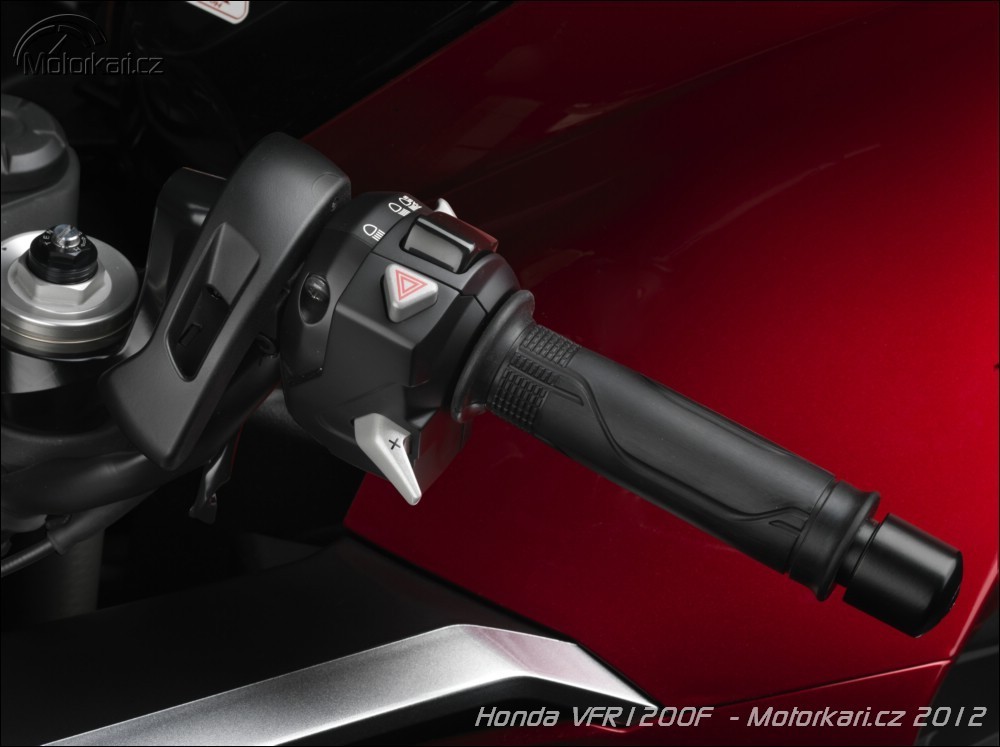

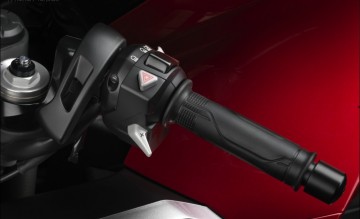

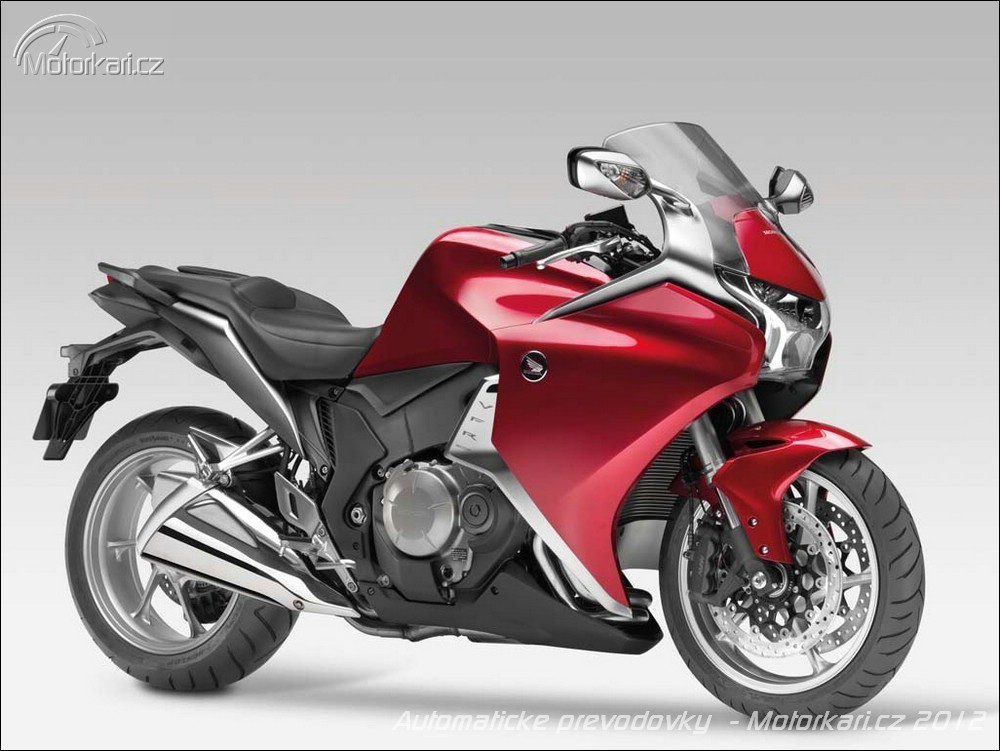

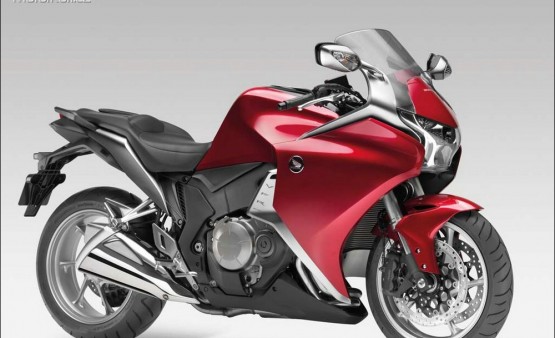

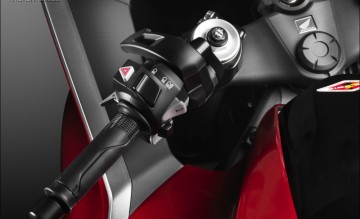

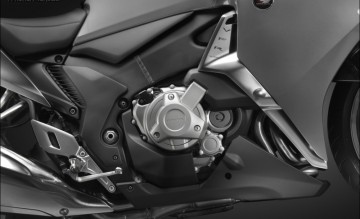

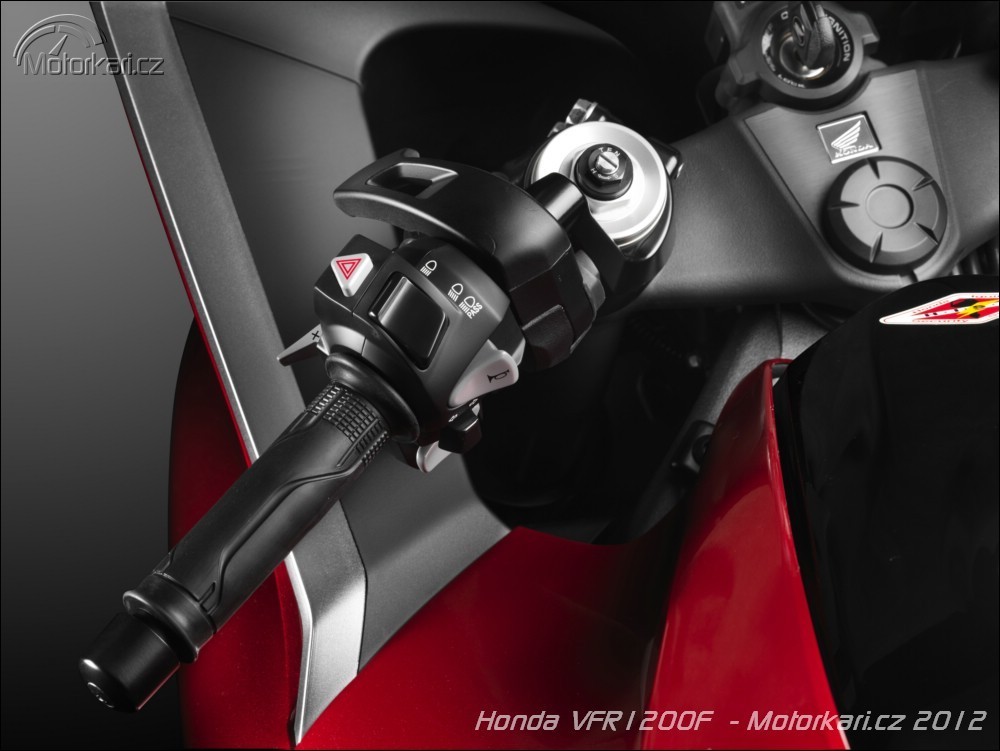

Honda DCT (dual clutch transmission)

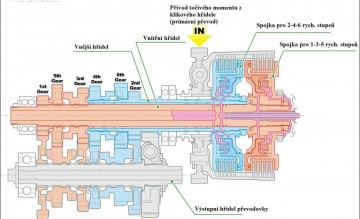

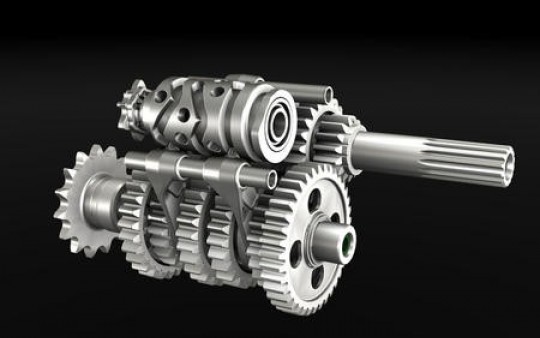

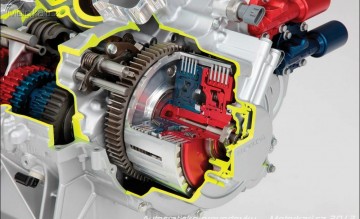

Nová převodovka je vybavena dvěma spojkami, které jsou nezávisle určeny pro řazenílichých (1., 3., 5.) a sudých (2., 4., 6.) rychlostních stupňů. Převodovka je skoro stejná jako klasická dvouhřídelová převodovka s tím rozdílem, že vstupní hřídel převodovky se skládá ze dvou hřídelí. Vnitřní hřídel je spojen s unašečem první spojky, která přenáší točivý moment při zařazení lichých převodových stupňů. Vnější hřídel je zase spojen s unašečem druhé spojky pro sudé převody.

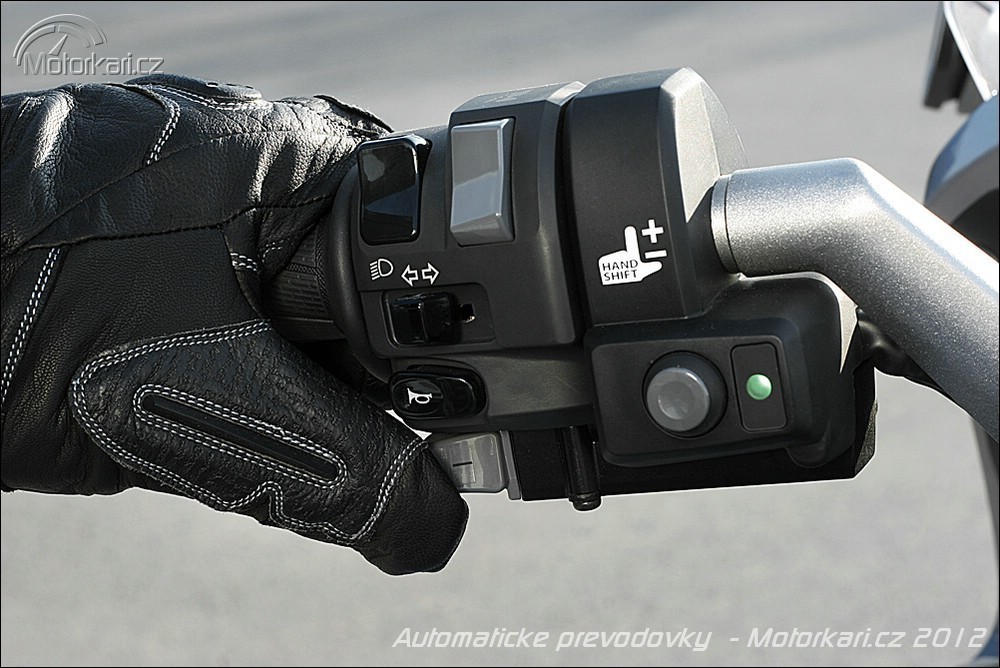

Spojky jsou hydraulicky ovládané elektromagnetickými ventily, které ovládá řídicí jednotka. Ta také ovládá elektromotor, který otáčí řadící kulisou a tím řadí převodové stupně.
Princip řazení
- Řídící jednotka rozepne první spojku pro liché rychlostní stupně a pomocí elektromotoru zařadí první rychlostní stupeň (2,4,6 jsou v neutrální poloze).
- Řidič přidá plyn, aby se rozjel. Řídicí jednotka začne plynule spínat spojku.
- Když nastane čas na přeřazení, spojka pro sudé převodové stupně je rozepnutá a zařadí se 2 převodový stupeň. Poté co je zařazena dvojka začne se první spojka pro liché stupně rozepínat a současně začne spínat spojka pro sudé rychlostní stupně. Následně je vyřazen první stupeň (1,3,5 jsou v neutrální poloze). Výsledkem je rychlé a hladké přeřazení.
- Tímto způsobem jsou řazeny i další rychlostní stupně viz video

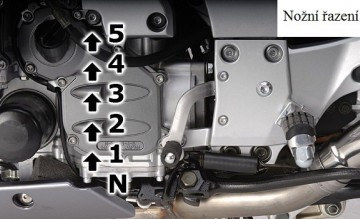

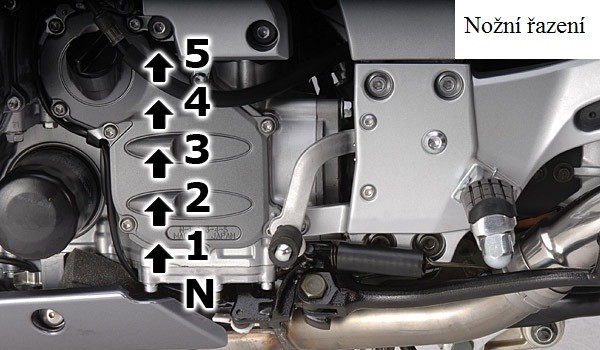

Nožní řazení

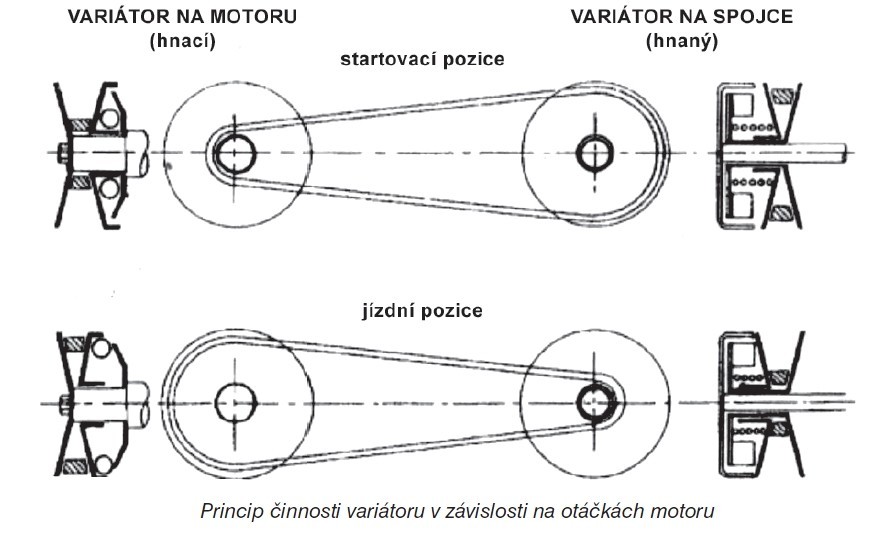

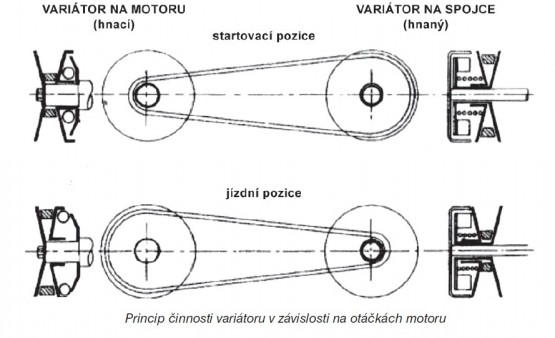

Variátor
Systém obsahuje dvě řemenice - hnací na klikovém hřídeli a hnanou na hřídeli zajišťujícím pohon na zadní kolo. Na řemenicích je nasazen klínový řemen. Obě řemenice mění svůj průměr v závislosti na otáčkách a tím mění převodový poměr. Hnací řemenice je vybavena odstředivým regulátorem, který zajišťuje změnu z malého průměru na velký. Změnou průměru hnací řemenice dochází k napínání klínového řemenu a ten přemůže sílu inverzní pružiny, která tlačí na jednu půlku řemenice hnané. Tato řemenice se automaticky přizpůsobuje potřebné délce řemene a dochází k plynulé změně převodu.

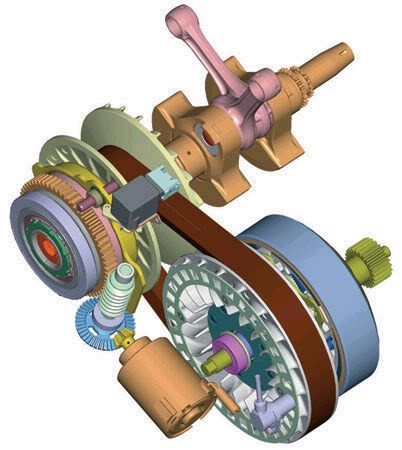

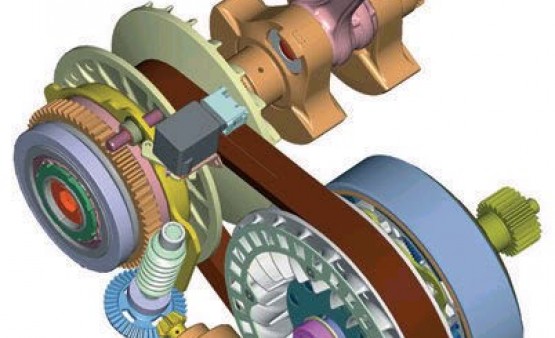

Elektronicky řízený variátor

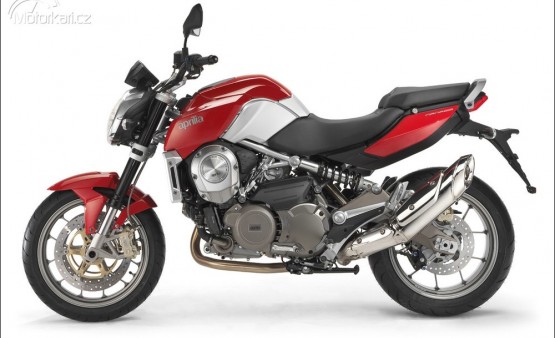

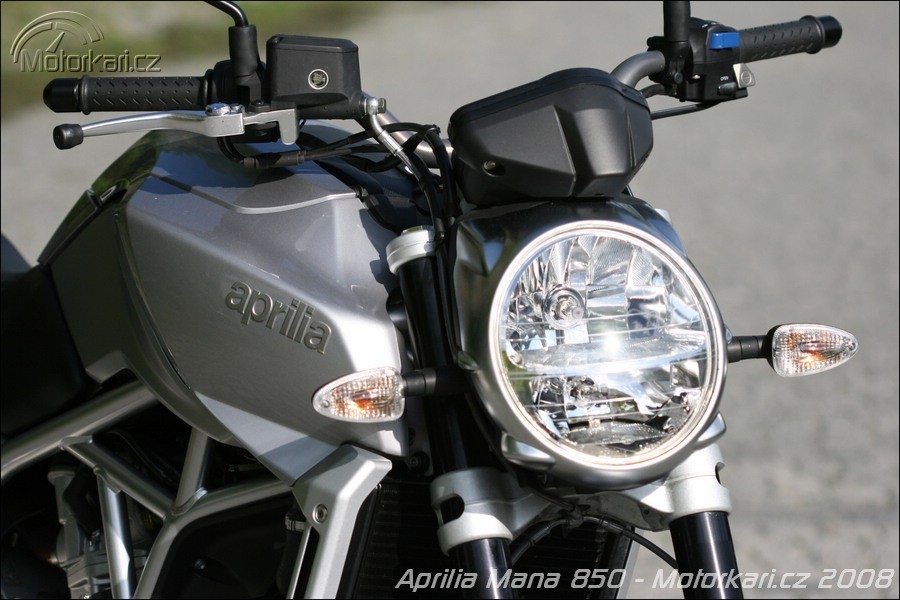

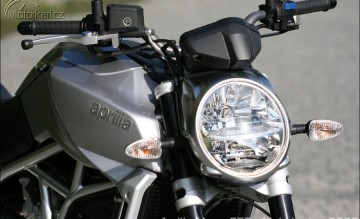

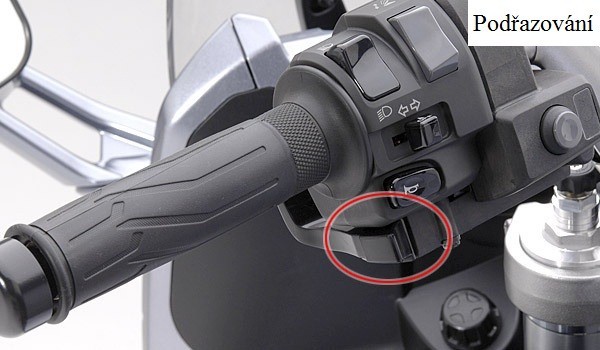

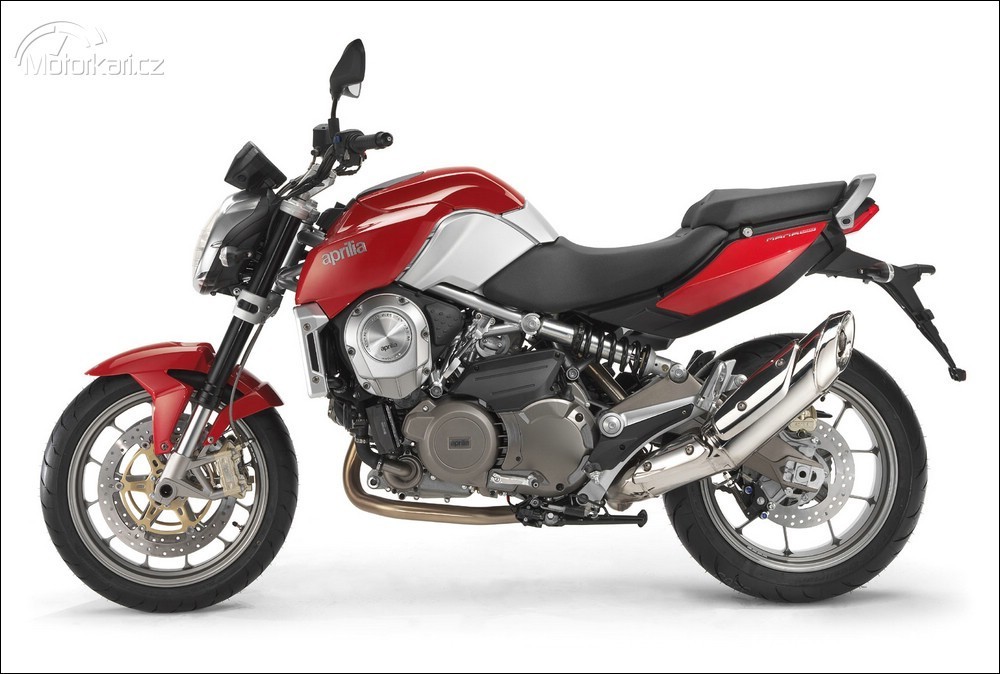

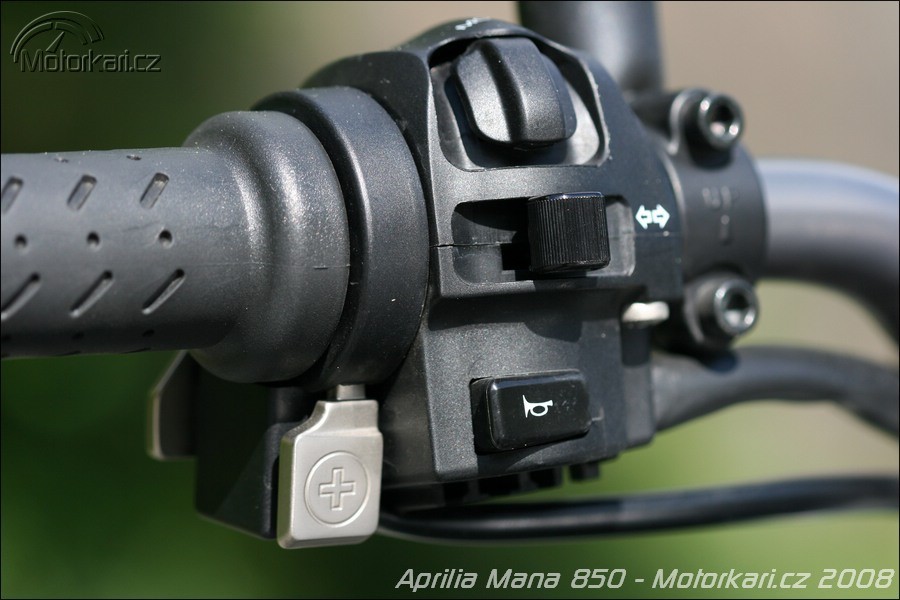

Tento typ variátoru má tu výhodu, že s ním lze brzdit motorem. Elektronicky řízený variátor není řízen odstředivou silou, ale jak už vyplývá z názvu elektricky (elektromotorem). Elektromotor posunuje hnací řemenicí k sobě a od sebe, tím mění její průměr a tím i převodový poměr. Řídící jednotka má přednastaveny pro různé kvalty různé polohy hnací řemenice. U Aprilie má jezdec na výběr z automatického nebo manuálního módu. U manuálního modu je zde možnost řadit nohou nebo rukou. Ovšem zase dáváte vědět řídící jednotce o tom, kam chcete řadit. Řídící jednotka pak přes elektromotor posune hnací řemenice k sobě, když chcete řadit na vyšší kvalt a od sebe při podřazování. Mana v režimu manuálního řazení nabízí 7 rychlostních stupňů. O přenos síly mezi variátorem a sekundárním převodem se stará odstředivá spojka. Z této konstrukce je patrné že nejde motorku zaparkovat v kopci se zařazeným kvaltem a proto také je vybavena ruční brzdou.
Využití automatických systému
To jsem malinko odbočil. Tak zpátky k automatickým převodovkám, kterých bude určitě v nadcházejících letech přibývat. V automobilovém průmyslu se dvouspojková převodovka používá ve vozech, které jsou považovány za vrchol sportovnosti. Tak uvidíme, třeba za pár let bude po silnici jezdit Fireblade, R1 nebo RSV 4 bez řadičky a hoši před startem budou masírovat prsty levé ruky :-D.
